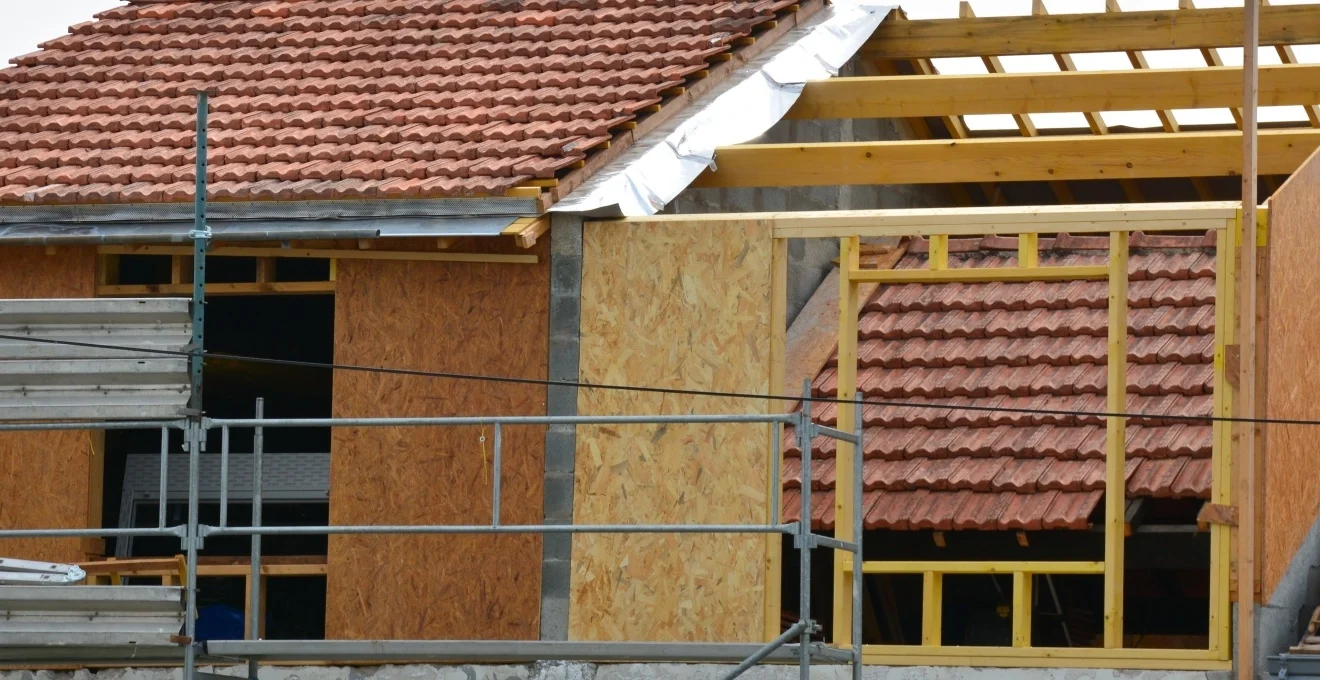

La surélévation de maison ancienne est une véritable prouesse technique qui nécessite à la fois l’utilisation de méthodes ciblées et de matériaux adaptés. Les bâtisses d’autrefois, construites avec des techniques et des matériaux traditionnels, requièrent une certaine attention lors d’un projet d’extension verticale, l’ensemble de la structure en dépend. Leurs fondations en pierres sèches ou mortier de chaux, leurs murs épais en moellons ou pierres de taille, et leurs charpentes centenaires en chêne ou châtaignier sont autant de paramètres à considérer. Quels matériaux choisir pour créer un étage ? Comment procéder pour adapter l’ancien au nouveau ? Unesurélévation bien aboutie n’est pas seulement la promesse d’une surface habitable complémentaire, mais c’est aussi la garantie d’un ensemble architectural pérenne.
Procéder à un diagnostic structurel préalable et évaluer la portance des fondations existantes
Avant d’entreprendre toute surélévation sur une maison ancienne, un diagnostic structurel complet s’impose. Cette première phase détermine la capacité de la structure existante à supporter les charges supplémentaires générées par l’extension verticale. L’expertise technique permet d’identifier les points faibles et de dimensionner les renforcements nécessaires.
L’analyse géotechnique du sol et le calcul de la capacité portante
L’analyse géotechnique doit être le fondement de tout projet de surélévation. Elle détermine la nature du sol, sa capacité portante et sa stabilité. Les sondages à la tarière ou au pénétromètre révèlent les caractéristiques du terrain jusqu’à une profondeur située entre 8 et 12 mètres en général. Cette investigation permet de calculer la contrainte admissible du sol, un paramètre qui va servir à dimensionner les fondations de renforcement.
Les sols argileux, fréquents dans les constructions anciennes, engendrent des variations volumétriques importantes selon les saisons. Cette particularité impose des précautions supplémentaires pour éviter les tassements différentiels. La connaissance en détail des propriétés géotechniquesguide les choix de renforcement et influence la conception de la surélévation.
L’inspection des murs porteurs en pierre de taille et moellons
Les murs porteurs des maisons anciennes, souvent constitués de pierre de taille ou de moellons hourdés au mortier de chaux, nécessitent une inspection minutieuse. L’évaluation porte sur l’épaisseur des murs, la qualité du mortier, la présence de défauts structurels et la capacité de reprise des charges verticales. Des techniques d’investigation non destructives permettent d’analyser la cohésion interne des maçonneries, comme la mesure de la résistance à la compression. Celle des pierres naturelles varie sensiblement selon leur nature géologique. Le calcaire dur, par exemple peut supporter jusqu’à 50 MPa. Cette caractérisation influence entièrement le calcul des surcharges admissibles et détermine les zones nécessitant un renforcement prioritaire.
L’évaluation de l’état des poutres maîtresses en chêne et en châtaignier
L’examen des poutres maîtresses en chêne et en châtaignier s’appuie sur plusieurs points : présence de fissures longitudinales, attaques xylophages (capricornes, vrillettes), zones de pourriture consécutives à d’anciennes infiltrations, déformations anormales. Des sondages ponctuels au poinçon permettent de mesurer la densité résiduelle du bois et d’identifier d’éventuelles zones creusées en cœur de section. L’objectif est de vérifier si ces éléments peuvent continuer à jouer leur rôle de transfert de charge ou s’ils doivent être doublés, ceinturés ou remplacés.
Lorsque les poutres anciennes ont des faiblesses localisées, un renforcement discret peut être mis en œuvre : platines métalliques latérales, aboutages en lamellé-collé, ou encore reprise de charge par solives secondaires. Dans les cas les plus graves, la dépose partielle de la poutraison et son remplacement par une structure neuve, dimensionnée selon les normes, s’impose pour sécuriser la future surélévation.
La détection des défauts structurels par thermographie infrarouge
La thermographie infrarouge est une technique de diagnostic très pertinent pour les maisons anciennes. En visualisant les différences de température en surface, cette technique permet de repérer les zones d’humidité, les infiltrations cachées, les ruptures d’isolant ou encore les vides dans les maçonneries. Sur une façade en pierre ou en moellons, une « tache froide » localisée peut révéler une désolidarisation interne ou un lessivage du mortier, autant de signaux d’alerte à considérer avant de projeter une surélévation.
Combinée à des inspections visuelles et à des mesures ponctuelles d’humidité, la thermographie permet de cartographier les fragilités structurelles sans recourir systématiquement à des sondages destructifs. Vous disposez ainsi d’une vision globale des points sensibles : linteaux fragilisés, pieds de murs humides, jonctions mur/plancher instables. Ces informations guident ensuite le dimensionnement des renforcements et la sélection des matériaux de surélévation les plus adaptés.
Prévoir le renforcement par micropieux et longrines en béton armé
Dès que l’étude structurelle met en évidence une portance insuffisante des fondations existantes, des travaux de reprise en sous-œuvre deviennent indispensables. L’objectif est simple : transférer une partie des charges de la future surélévation vers des couches de sol plus profondes et plus stables, sans déstabiliser la maison. Les systèmes de micropieux, longrines et chaînages sont aujourd’hui des pratiques fiables et compatibles avec la plupart des bâtis anciens.
La mise en place de micropieux forés tubés
Les micropieux forés tubés de diamètre 140 à 200 mm sont bien adaptés aux contextes urbains et aux maisons anciennes, où l’accès est souvent contraint. Forés à travers les fondations existantes ou perpendiculairement aux murs porteurs, ils descendent jusqu’aux horizons de sol compétents identifiés par l’étude géotechnique. Le coulis de ciment, injecté sous pression, assure l’ancrage du micropieu et la transmission des charges verticales.
Dans une logique de surélévation, les micropieux sont implantés à intervalles réguliers le long des façades à reprendre, puis solidarisés par des longrines en béton armé. Vous évitez ainsi les tassements différentiels entre zones renforcées et non renforcées. Le dimensionnement (profondeur, diamètre, armatures) se fait selon l’Eurocode 7, en tenant compte des charges permanentes (poids propre de la maison + surélévation) et des charges climatiques (neige, vent).
Le coulage de longrines de répartition en béton
Les longrines en béton armé prennent la fonction de « poutres de fondation » et répartissent les charges issues de la surélévation vers les micropieux ou les zones de sol les plus résistantes. Elles sont coulées en périphérie du bâtiment, sous ou au droit des murs porteurs existants, parfois en encorbellement lorsque la fondation d’origine est très étroite. Leur armature en acier est calculée pour limiter les déformations et éviter les fissurations.
Dans une maison ancienne, il faut veiller à limiter les vibrations et les contraintes sur la maçonnerie lors du creusement des fouilles et du coulage. Des phases de bétonnage alternées et un étaiement temporaire des murs permettent de sécuriser l’opération. Une fois les longrines prises, la structure dispose d’un « nouveau socle » dimensionné pour accueillir un étage supplémentaire en bois ou en métal, sans surcharge des anciennes fondations.
Le système de reprise en sous-œuvre par injection de résine époxydique
Lorsque les fondations existantes montrent des vides, des décollements ou un mortier très dégradé, les injections de résine époxydique s’imposent comme une alternative intéressante aux reprises lourdes. Sous faible pression, la résine vient combler les interstices, recoller les blocs de pierre entre eux et améliorer la cohésion globale.
Cette technique s’avère est surtout pertinente dans les caves voûtées, les murs de soubassement en moellons ou les fondations peu profondes difficiles à reprendre par fouilles. Bien entendu, elle ne remplace pas des micropieux lorsque le sol est lui-même insuffisamment porteur, mais elle complète le dispositif de renforcement, en particulier au droit des appuis de poteaux ou de refends.
Les chaînages horizontaux en acier galvanisé
Mis à part les fondations, la cohésion horizontale des murs anciens est toute aussi importante avant toute surélévation. Les chaînages en acier galvanisé, disposés dans l’épaisseur des murs ou en façade, assurent la reprise des efforts de traction et de cisaillement. Ils limitent l’écartement des façades, reprennent les poussées éventuelles de la nouvelle charpente et améliorent la résistance globale du bâtiment contre les vents.
Ces chaînages se matérialisent par des tirants qui traversent les murs et ancrés sur des platines ou des ancres métalliques visibles en façade, souvent en forme de croix ou de losange. Sur une maison ancienne, ils peuvent être posés de manière discrète ou assumés comme un élément esthétique. Leur mise en place est coordonnée avec la future ossature bois ou métallique de surélévation, afin de créer un « ensemble solidaire » du sol à la toiture.
Comparer les matériaux de surélévation : ossature bois lamellé-collé ou structure métallique légère
Une fois la base structurelle sécurisée, il faut maintenant choisir les matériaux qui serviront à surélever votre maison ancienne sans la fragiliser. Pour limiter les charges, deux options dominent aujourd’hui : l’ossature bois (notamment en lamellé-collé) et la structure métallique légère (acier galvanisé ou laqué). Leur point commun : un ratio résistance/poids très favorable, idéal pour des fondations d’époque.
L’ossature bois lamellé-collé est souvent préférée pour sa légèreté, ses excellentes performances thermiques et son confort de pose en filière sèche. La structure métallique, de son côté, séduit pour sa fable épaisseur, sa grande portée possible et sa capacité à créer des volumes contemporains très ouverts, avec de larges baies vitrées.
Dans la plupart des projets de surélévation de maison ancienne, la décision gagnante porte d’ailleurs sur la combinaison de ces deux techniques : une ossature principale en acier (poteaux, poutres, contreventements) et un remplissage des façades en panneaux ossature bois ultra performants. Vous bénéficiez ainsi de la rigidité du métal et de la performance thermique du bois, avec en plus une maîtrise des charges.
Miser sur la haute performance thermique et sur une étanchéité à l’air parfaite
Sur une maison ancienne, la surélévation est l’occasion idéale de hisser le bâtiment au niveau des standards actuels, voire de la RE2020. Le nouvel étage, plus exposé au vent et au soleil, doit garantir une excellente isolation thermique et une étanchéité à l’air exemplaire, sous peine de devenir un « radiateur inversé » en hiver et un four en été. Votre choix d’isolants et de membranes joue ici un grand rôle.
Les panneaux isolants en fibre de bois et laine de roche
Les panneaux de fibre de bois, associés à de la laine de roche en complément, offrent un compromis très intéressant pour la surélévation. La fibre de bois, dense (110 à 230 kg/m³), dispose d’une forte capacité de déphasage thermique : la chaleur met plusieurs heures à traverser le mur ou la toiture, ce qui améliore grandement le confort d’été. La laine de roche, incombustible, renforce la sécurité incendie, point sensible dans les surélévations bois.
Dans une configuration courante, la mixité entre laine de roche et panneaux de fibre de bois est de rigueur. Les résistances thermiques obtenues sont supérieures à 6 m².K/W en toiture et sont parfaitement adaptées aux exigences actuelles. Vous limitez les ponts thermiques tout en conservant des épaisseurs de paroi raisonnables.
La membrane d’étanchéité et le pare-vapeur
La performance énergétique d’une surélévation ne dépend pas seulement de l’épaisseur d’isolant. L’étanchéité à l’air et la gestion de la vapeur d’eau sont également indispensables pour éviter condensations, moisissures et pertes de chaleur. Les membranes pare-pluie, posées côté extérieur, protègent l’isolant des infiltrations et laissent la vapeur d’eau s’évacuer vers l’extérieur.
Côté intérieur, des pare-vapeur hygro-régulants permettent de contrôler les transferts de vapeur au fil des saisons. En hiver, la membrane se « ferme » pour limiter les migrations de vapeur vers l’isolant froid ; en été, elle devient plus perméable pour favoriser le séchage vers l’intérieur. Résultat : une paroi respirante mais parfaitement étanche à l’air, à condition de soigner chaque raccord, chaque traversée de gaine et chaque jonction entre ancien et nouveau bâti.
Les ponts thermiques structurels et les rupteurs
Les ponts thermiques sont l’ennemi discret mais redoutable des surélévations performantes. Ils apparaissent aux jonctions entre planchers et façades, autour des balcons, au niveau des consoles métalliques ou des liaisons entre structure ancienne et nouvelle. En dehors des pertes de chaleur, ils créent des zones froides propices à la condensation et aux moisissures.
Pour les limiter, on recourt à des rupteurs thermiques, notamment lorsqu’un balcon, une loggia ou une casquette métallique est en porte-à-faux. Ces éléments assurent la continuité structurelle (reprise de moment et d’efforts tranchants) tout en interrompant la continuité thermique. En façade, des isolants rigides haute densité (PIR, fibre de bois dense) sont positionnés en continu pour « envelopper » les nœuds constructifs. Vous gagnez ainsi plusieurs dizaines de kWh/m².an sur le bilan énergétique global.
Envisager une couverture et une zinguerie adaptées aux surélévations
La nouvelle couverture joue un double rôle : protéger durablement la maison ancienne et englober esthétiquement la surélévation dans son environnement. Ardoises naturelles, tuiles terre cuite, zinc à joint debout ou bac acier isolé… le choix des matériaux dépend à la fois du PLU, de la pente de toiture et du style architectural que vous souhaitez préserver ou affirmer.
Dans le cadre d’une surélévation de maison ancienne, le zinc et le bac acier à joint debout sont souvent appréciés pour leur légèreté, leur étanchéité parfaite et leur compatibilité avec les toitures à faible pente. Ils se marient bien avec des lucarnes contemporaines et de grandes fenêtres de toit. Grâce à ces matériaux, la mise hors d’eau se fait très rapidement, un atout indéniable dans un chantier situé au-dessus d’un bâti occupé.
La zinguerie (gouttières, chéneaux, noues, solins) doit être conçue avec attention, notamment vers les raccords entre l’ancien et le nouveau toit. C’est souvent à ces interfaces que les infiltrations apparaissent quelques années après les travaux. Une pente minimale respectée, des solins bien relevés, des joints à tasseau soignés et des évacuations dimensionnées pour les épisodes pluvieux intenses récents (orages, pluies de type méditerranéen) garantissent la pérennité de l’ensemble.
Se plier aux conformités du PLU et du permis de construire
Enfin, même le meilleur choix de matériaux ne suffit pas si le projet n’est pas conforme au cadre réglementaire local. Avant de lancer une surélévation sur une maison ancienne, il est indispensable de consulter le Plan Local d’Urbanisme (PLU) : hauteur maximale autorisée, gabarits, recul par rapport aux limites séparatives, matériaux et teintes imposés, exigences d’un secteur sauvegardé ou à proximité d’un monument historique.
Dans la majorité des cas, une surélévation nécessite un permis de construire modificatif, voire un permis complet si l’augmentation de surface est importante. Lorsque la surface de plancher totale dépasse 150 m² après travaux, le recours à un architecte est obligatoire. Si votre maison se situe en périmètre ABF, le projet devra en plus obtenir l’avis conforme de l’Architecte des Bâtiments de France, ce qui peut imposer certains matériaux et limiter les effets trop contemporains.
En vous entourant d’un maître d’œuvre ou d’un architecte habitué à ce type de dossier, vous sécurisez vos démarches et gagnez du temps. Le projet de surélévation est alors conçu dès l’esquisse en tenant compte des contraintes du PLU, des exigences thermiques actuelles et de la capacité réelle de la maison ancienne à supporter de nouveaux niveaux. Le triptyque gagnant est : respect du bâti existant, performance durable et conformité administrative.
